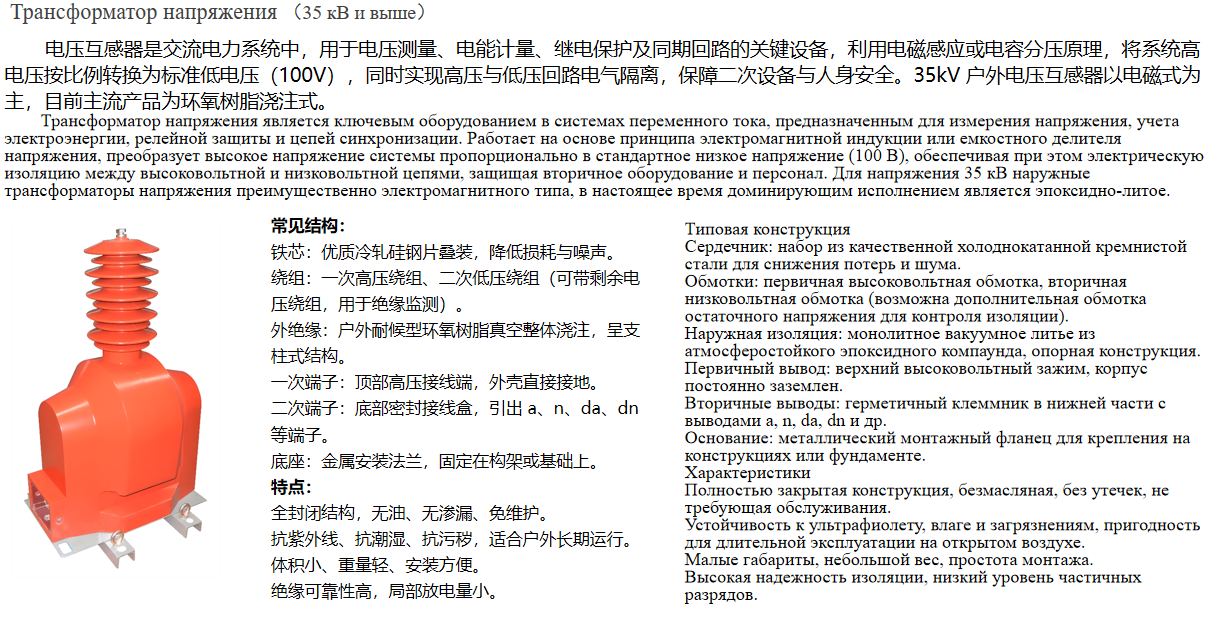

电压互感器（35kV电压等级）

 Трансформатор напряжения （35 кВ и выше）

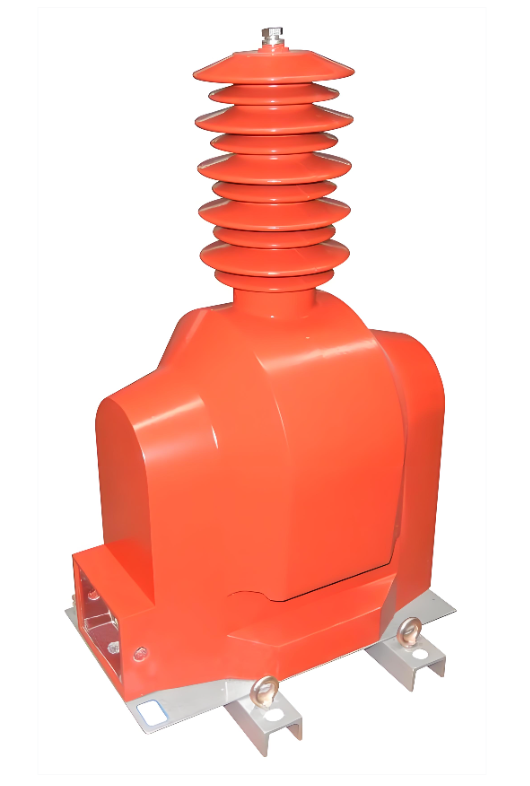

电压互感器是交流电力系统中，用于电压测量、电能计量、继电保护及同期回路的关键设备，利用电磁感应或电容分压原理，将系统高电压按比例转换为标准低电压（100V），同时实现高压与低压回路电气隔离，保障二次设备与人身安全。35kV 户外电压互感器以电磁式为主，目前主流产品为环氧树脂浇注式。

        Трансформатор напряжения является ключевым оборудованием в системах переменного тока, предназначенным для измерения напряжения, учета электроэнергии, релейной защиты и цепей синхронизации. Работает на основе принципа электромагнитной индукции или емкостного делителя напряжения, преобразует высокое напряжение системы пропорционально в стандартное низкое напряжение (100 В), обеспечивая при этом электрическую изоляцию между высоковольтной и низковольтной цепями, защищая вторичное оборудование и персонал. Для напряжения 35 кВ наружные трансформаторы напряжения преимущественно электромагнитного типа, в настоящее время доминирующим исполнением является эпоксидно-литое.

常见结构：

铁芯：优质冷轧硅钢片叠装，降低损耗与噪声。

绕组：一次高压绕组、二次低压绕组（可带剩余电压绕组，用于绝缘监测）。

外绝缘：户外耐候型环氧树脂真空整体浇注，呈支柱式结构。

一次端子：顶部高压接线端，外壳直接接地。

二次端子：底部密封接线盒，引出 a、n、da、dn 等端子。

底座：金属安装法兰，固定在构架或基础上。

特点：

全封闭结构，无油、无渗漏、免维护。

抗紫外线、抗潮湿、抗污秽，适合户外长期运行。

体积小、重量轻、安装方便。

绝缘可靠性高，局部放电量小。

Типовая конструкция

Сердечник: набор из качественной холоднокатанной кремнистой стали для снижения потерь и шума.

Обмотки: первичная высоковольтная обмотка, вторичная низковольтная обмотка (возможна дополнительная обмотка остаточного напряжения для контроля изоляции).

Наружная изоляция: монолитное вакуумное литье из атмосферостойкого эпоксидного компаунда, опорная конструкция.

Первичный вывод: верхний высоковольтный зажим, корпус постоянно заземлен.

Вторичные выводы: герметичный клеммник в нижней части с выводами a, n, da, dn и др.

Основание: металлический монтажный фланец для крепления на конструкциях или фундаменте.

Характеристики

Полностью закрытая конструкция, безмасляная, без утечек, не требующая обслуживания.

Устойчивость к ультрафиолету, влаге и загрязнениям, пригодность для длительной эксплуатации на открытом воздухе.

Малые габариты, небольшой вес, простота монтажа.

Высокая надежность изоляции, низкий уровень частичных разрядов.
