电流互感器（35kV电压等级）

Трансформатор тока（35 кВ и выше）

电流互感器是电力系统中，用于电流测量、电能计量与继电保护的核心设备，基于电磁感应原理工作，将一次侧大电流按比例变换为二次侧标准小电流（5A 或 1A），并实现电流转换及高、低压侧电气隔离。35kV户外电流互感器目前主流为环氧树脂浇注式。

        Транслятор тока (ТТ) является основным оборудованием в энергетических системах, предназначенным для измерения тока, учета электроэнергии и релейной защиты. Работает на основе принципа электромагнитной индукции, преобразует большой ток первичной цепи пропорционально в стандартный малый ток вторичной цепи (5 А или 1 А), обеспечивая преобразование тока и электрическую изоляцию между высоковольтной и низковольтной цепями. Для напряжения 35 кВ наружные трансляторы тока в настоящее время преимущественно выполняются в эпоксидно-литом исполнении..

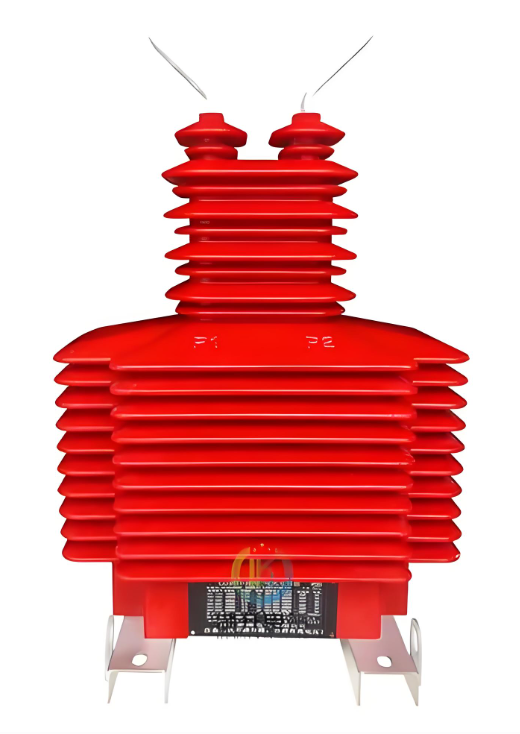

常见结构：

器身：环形 / 方形高导磁硅钢片 / 非晶合金铁芯，绕制一次、二次绕组（可单 / 多绕组，如计量 0.2S 级 + 保护 10P15 级）。

外绝缘：户外专用环氧树脂整体真空浇注，全封闭支柱形。

引出端：顶部一次端子 P1、P2；底部密封接线盒引出二次端子 S1、S2。

底座：金属法兰，用于地面 / 构架安装。。

特点：

全封闭、无油、免维护。

耐紫外线、耐老化、耐污闪、抗潮湿。

体积小、重量轻、安装便捷。

局部放电量小、绝缘性能稳定。

Распространенные конструкции:

Активная часть: кольцевое или прямоугольное сердечник из высокомагнитной кремнистой стали или аморфного сплава, с обмотками первичной и вторичной цепей (возможны одинарные или многократные обмотки, например, измерительный класс точности 0,2S + защитный класс 10P15).

Наружная изоляция: монолитное вакуумное литье из специального наружного эпоксидного компаунда, полностью закрытая опорная конструкция.

Выводы: верхние выводы первичной цепи P1, P2; нижние выводы вторичной цепи S1, S2, выведенные из герметичного клеммника.

Основание: металлический фланец для установки на опоре или конструкции.

Характеристики：

Полностью закрытое исполнение, безмасляное, не требующее обслуживания.

Устойчивость к ультрафиолету, старению, загрязнительным пробоям и влаге.

Малые габариты, небольшой вес, простота монтажа.

Низкий уровень частичных разрядов, стабильные изоляционные свойства.
