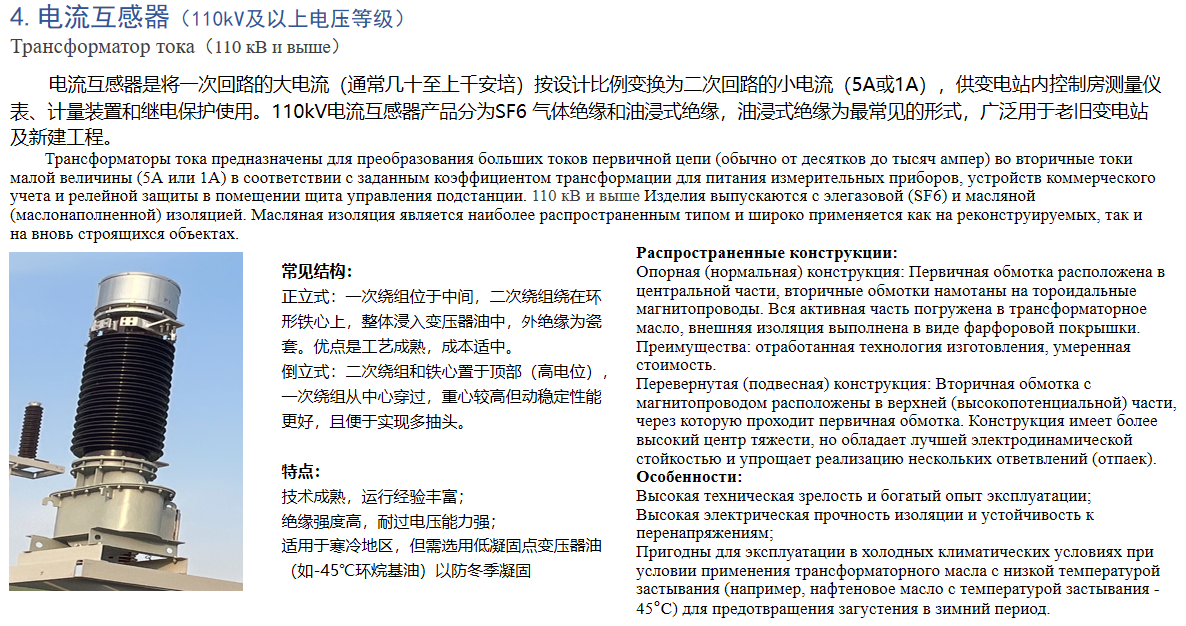

电流互感器（110kV及以上电压等级）

Трансформатор тока（110 кВ и выше）

电流互感器是将一次回路的大电流（通常几十至上千安培）按设计比例变换为二次回路的小电流（5A或1A），供变电站内控制房测量仪表、计量装置和继电保护使用。110kV电流互感器产品分为SF6 气体绝缘和油浸式绝缘，油浸式绝缘为最常见的形式，广泛用于老旧变电站及新建工程。

        Трансформаторы тока предназначены для преобразования больших токов первичной цепи (обычно от десятков до тысяч ампер) во вторичные токи малой величины (5А или 1А) в соответствии с заданным коэффициентом трансформации для питания измерительных приборов, устройств коммерческого учета и релейной защиты в помещении щита управления подстанции. 110 кВ и выше Изделия выпускаются с элегазовой (SF6) и масляной (маслонаполненной) изоляцией. Масляная изоляция является наиболее распространенным типом и широко применяется как на реконструируемых, так и на вновь строящихся объектах.

常见结构：

正立式：一次绕组位于中间，二次绕组绕在环形铁心上，整体浸入变压器油中，外绝缘为瓷套。优点是工艺成熟，成本适中。

倒立式：二次绕组和铁心置于顶部（高电位），一次绕组从中心穿过，重心较高但动稳定性能更好，且便于实现多抽头。

特点：

技术成熟，运行经验丰富；

绝缘强度高，耐过电压能力强；

适用于寒冷地区，但需选用低凝固点变压器油（如-45℃环烷基油）以防冬季凝固

Распространенные конструкции:

Опорная (нормальная) конструкция: Первичная обмотка расположена в центральной части, вторичные обмотки намотаны на тороидальные магнитопроводы. Вся активная часть погружена в трансформаторное масло, внешняя изоляция выполнена в виде фарфоровой покрышки. Преимущества: отработанная технология изготовления, умеренная стоимость.

Перевернутая (подвесная) конструкция: Вторичная обмотка с магнитопроводом расположены в верхней (высокопотенциальной) части, через которую проходит первичная обмотка. Конструкция имеет более высокий центр тяжести, но обладает лучшей электродинамической стойкостью и упрощает реализацию нескольких ответвлений (отпаек).

Особенности:

Высокая техническая зрелость и богатый опыт эксплуатации;

Высокая электрическая прочность изоляции и устойчивость к перенапряжениям;

Пригодны для эксплуатации в холодных климатических условиях при условии применения трансформаторного масла с низкой температурой застывания (например, нафтеновое масло с температурой застывания -45°C) для предотвращения загустения в зимний период.
